港隆液壓介紹VICKERS威格士葉片泵25V,35V,45V的安裝尺寸

　　深圳市港隆液壓設備有限公司給大家介紹VICKERS威格士葉片泵25V,35V,45V的安裝尺寸，詳情如下圖，如您看了下圖還不明白或有什么疑問可以與我們聯系。

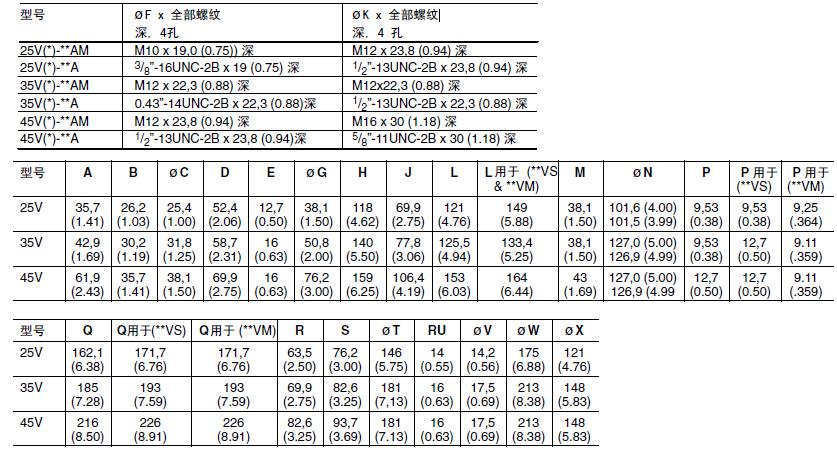

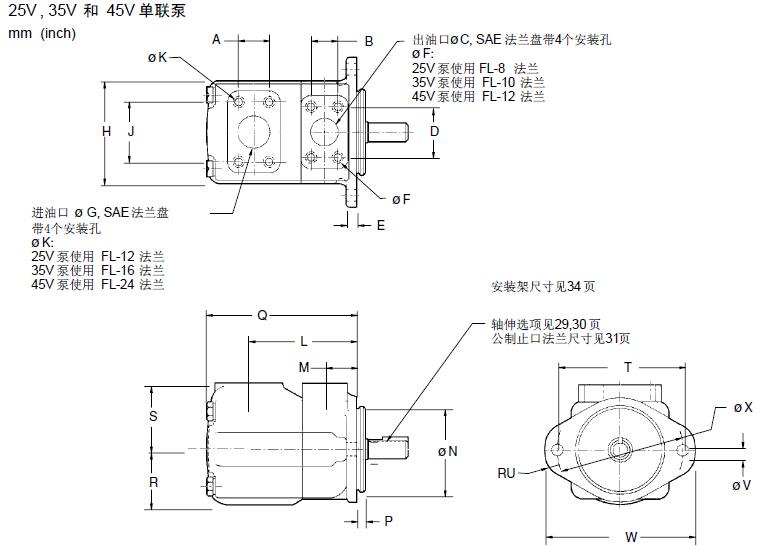

VICKERS威格士葉片泵25V、35V、45V的安裝尺寸詳解
在液壓系統中，VICKERS威格士葉片泵因其高效能、可靠性和廣泛的應用領域而備受青睞。作為液壓設備的重要組成部分，正確安裝這些泵對于系統的穩定運行至關重要。本文將詳細介紹VICKERS威格士葉片泵25V、35V、45V的安裝尺寸，以便用戶能夠更好地進行安裝和維護。
一、VICKERS威格士葉片泵概述
VICKERS威格士葉片泵以其獨特的子母式插裝式設計、顯著的容積效率以及超靜的工作環境而聞名。該系列泵專為中壓工業應用設計，廣泛應用于工程機械、機床、冶金設備等領域。其中，VICKERS威格士葉片泵25V、35V、45V是該系列中的代表型號，具有不同的排量和性能參數，以滿足不同工業場合的需求。
二、安裝尺寸詳解
1. 25V型號
對于VICKERS威格士葉片泵25V系列，其安裝尺寸需根據具體型號如25V12A1A22R等進行調整。一般來說，固定泵或馬達的客戶安裝座尺寸控制要求如下：
內止口直徑同心度：客戶的內止口直徑相對于內驅動的有效軸線的同心度必須在分表總讀數0.10mm(0.004in)之內。
內外止口直徑間隙：內外止口直徑間隙必須為+0.01至+0.05mm(+0.0005至+0.0020in)。
垂直度：固定泵或馬達的客戶安裝面與內驅動軸線的垂直度必須在0.0381mm/mm(0.0015in/in)之內。
此外，帶鍵軸伸孔的尺寸大軸伸直徑的公差范圍在+0.003和+0.03mm(+0.0001和+0.0010in)之間。這些精確的安裝尺寸要求確保了泵的穩定運行和長壽命。
2. 35V型號
VICKERS威格士葉片泵35V系列，如35V25A 1C22R，具有緊湊的外形尺寸和高工作壓力的能力。其安裝尺寸同樣需要嚴格控制，以確保泵與系統的良好匹配。與25V系列相似，35V系列的安裝也需注意內止口直徑同心度、內外止口直徑間隙以及安裝面的垂直度等參數。
3. 45V型號
VICKERS威格士葉片泵45V系列，如45V50A-1B22R、45VQ57A-86C22R等型號，提供了更大的排量和更強的性能。這些泵的安裝尺寸同樣需要嚴格按照要求進行，以確保泵在運行過程中的穩定性和可靠性。
三、安裝注意事項
在安裝VICKERS威格士葉片泵時，除了關注安裝尺寸外，還需注意以下幾點：
系統壓力：泵進口連接處的系統壓力不得超過規定值，以防止損壞泵體。
出油口壓力：當出油口壓力低于進油口壓力時，不要開動泵，以免產生工作噪聲和葉片不穩定。
泵灌滿：泵一經起動，應在幾秒鐘之內灌滿。如果泵未灌滿，需檢查油箱與泵進油口之間的連接是否暢通，以及進油口管路和接頭是否漏氣。
油液質量：確保油液清澈無乳化現象，以免影響泵的性能和壽命。
四、結論
VICKERS威格士葉片泵25V、35V、45V系列以其卓越的性能和廣泛的應用領域成為液壓系統中的重要組成部分。正確安裝這些泵對于系統的穩定運行至關重要。本文詳細介紹了這些泵的安裝尺寸和注意事項，希望為用戶在安裝和維護過程中提供有益的參考。
