力士樂（Rexroth）AZPU系列齒輪泵的排量方法

力士樂齒輪泵AZPU系列的排量方法：

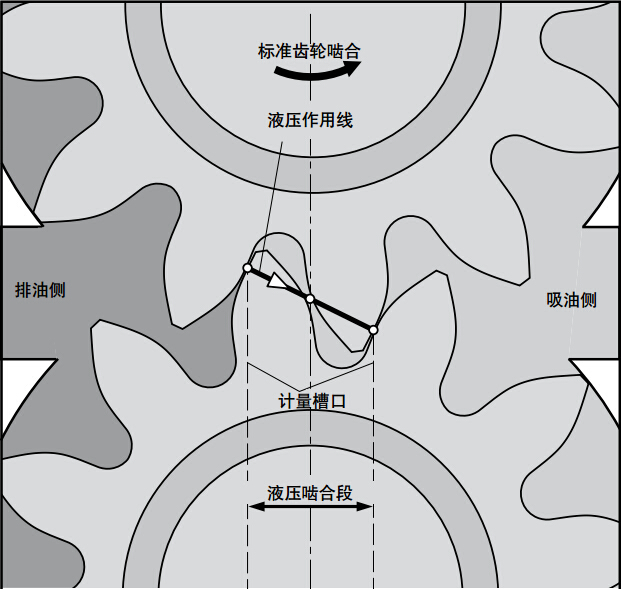

排量齒輪副的密閉區域，與傳動軸的旋轉方式相配合，從而形成了左圖的流量特性曲線（示意性）。在標準型液壓泵中，成對的齒輪每嚙合一次，在這條特性曲線上就會脈動一次。在采用雙齒面結構之后，這種靜音泵的流量脈動降低了75% ——相應地也降低了下游系統元件上的流量脈動——新的頻率等于基礎頻率的兩倍。在這個過程中，齒輪副呈現了一個更小的后齒面齒隙，因而提供液壓密封的不僅有被動齒輪的前齒面，而且還包括后齒面。通過這種方式，前、后齒面交替地產生液流排放。而且，通過調節計量槽口的形狀，就可以將液壓作用線擴展為標準型液壓泵的一半。
力士樂AZPU系列齒輪泵的排量方法與其結構設計和工作原理密切相關。以下是對力士樂AZPU系列齒輪泵排量方法的詳細解釋：
一、排量方法概述
力士樂AZPU系列齒輪泵通過齒輪副的嚙合與旋轉，以及特定的結構設計，實現了液體的排放。排量的大小取決于齒輪的尺寸、齒數、模數以及齒寬等參數。
二、排量計算公式
力士樂Rexroth齒輪泵排量的計算需要用到的參數為排量q、齒數z、模數m、齒寬b。外嚙合齒輪泵排量計算公式為：q=kzm2b，其中k為常數，取值范圍在6.66~7之間。
三、排量控制方法
調節計量槽口形狀：通過調節計量槽口的形狀，可以改變液壓作用線的位置，從而實現對排量的調節。
內部密封控制：力士樂AZPU系列齒輪泵通過補償力實現內部密封，這些力與輸出壓力成正比。利用這種補償方式，可以確保實現最優的效率，并間接影響排量。
四、排量特性
流量脈動降低：力士樂AZPU系列齒輪泵采用雙齒面結構，使得流量脈動降低了75%，從而降低了下游系統元件上的流量脈動。
低噪音：該系列齒輪泵通過優化齒輪副的設計和制造工藝，降低了噪音水平，提供了更加安靜的工作環境。
耐磨性：由于采用了專用的滑動軸承，形成了面接觸而不是線接觸的方式，從而確保了泵的出色耐磨性。
五、排量范圍
力士樂AZPU系列齒輪泵的排量范圍在22.5~63ml/rev之間，可以根據具體的應用需求選擇合適的排量型號。
綜上所述，力士樂AZPU系列齒輪泵的排量方法是通過齒輪副的嚙合與旋轉以及特定的結構設計來實現的。同時，通過調節計量槽口形狀和內部密封控制等方法，可以實現對排量的精確調節。在選擇和使用時，應根據具體的應用需求和工作環境來選擇合適的型號和排量范圍。
