首頁Bondioli齒輪泵產品詳情
HPG 系列多級泵
品牌類型:
發布時間:
Bondioli齒輪泵
2025-04-11 14:43:19
溫馨提示:由于產品型號太多，網站只能列出部分產品信息。如您在網站中未能找到您需要的型號，請咨詢我們的在線客服！
咨詢熱線:0755-29874345、0755-29874345
詳情介紹
HPG邦貝多級齒輪泵簡介:
邦貝HPG+HPG多級 泵是由單個軸驅動的兩個或多個部分的組合。組成多級泵的部分由花鍵連接驅動。這種多級泵配置可以為每一階段提供入口和輸送出口,或者在可能的情況下，提供一一個入口和多個輸送出口。對于每
個部分,目錄中列明的數值都適用,但根據驅動連接頭的最大扭矩和軸端不同,會有一些壓力限制。多級泵的最高轉速與各級最高轉速中的最低值一致。

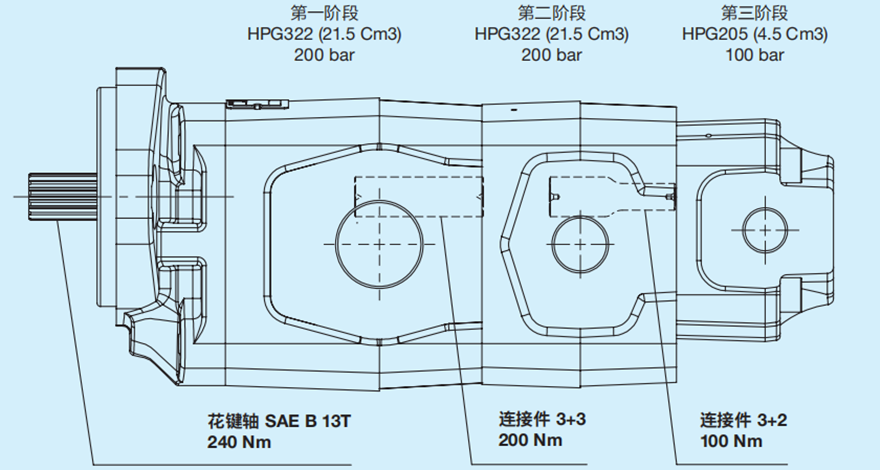

以下為有用的參考實例,用于正確確定可傳遞到軸端的扭矩,以及在每個階段的給定:工作壓力下，第3組+第3組雙聯泵每個單獨階段的扭矩。
Bondioli＆Pavesi邦貝多級齒輪泵HPG系列：

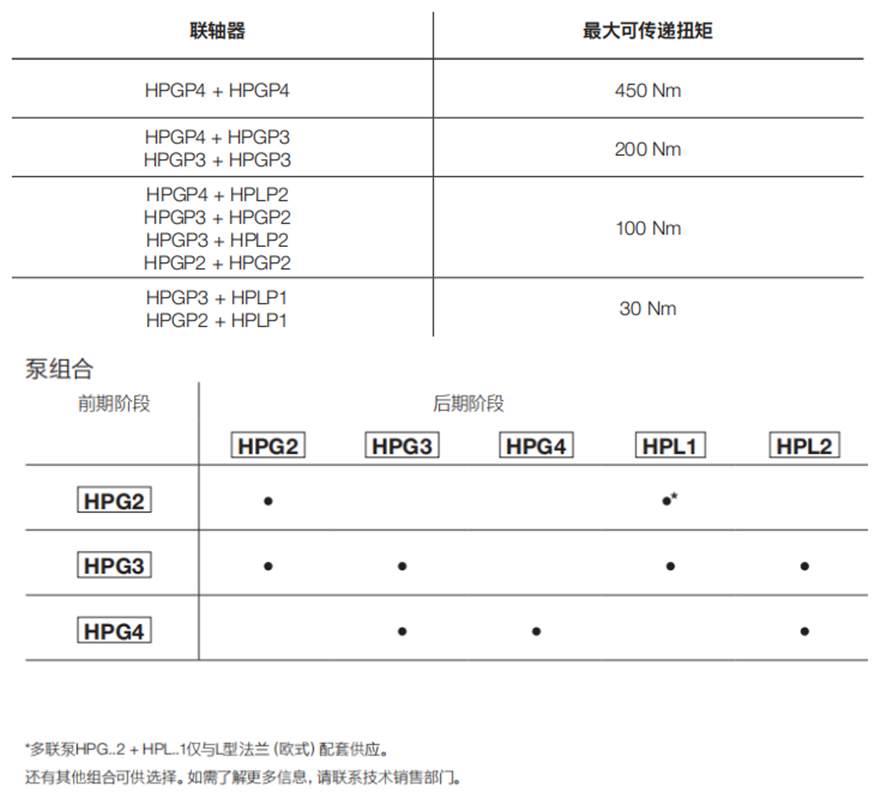

扭矩的計算從泵的最后階段開始進行，直至主軸。在所有階段里,計算得出的扭矩必須小于或等于每個驅動連接件(包括泵的軸端)的最大允許扭矩。
第2組,排量4.5 cm3,工作壓力210 bar。
M3 = 16.7 Nm。
滿足連接件2的條件(最大極限100Nm)。
第二階段: .
第3組,排量26 cm3,工作壓力200 bar。
M2 = 91.96 Nm。
M3 + M2 = 119.02 Nm。
滿足連接件1的條件(最大極限200Nm)。
第一階段:
第3組,排量21.5 cm3,工作壓力200 bar。
M1=76Nm。
M3+M2+M1=160.7Nm。
滿足驅動軸的條件(最大極限100Nm)。
