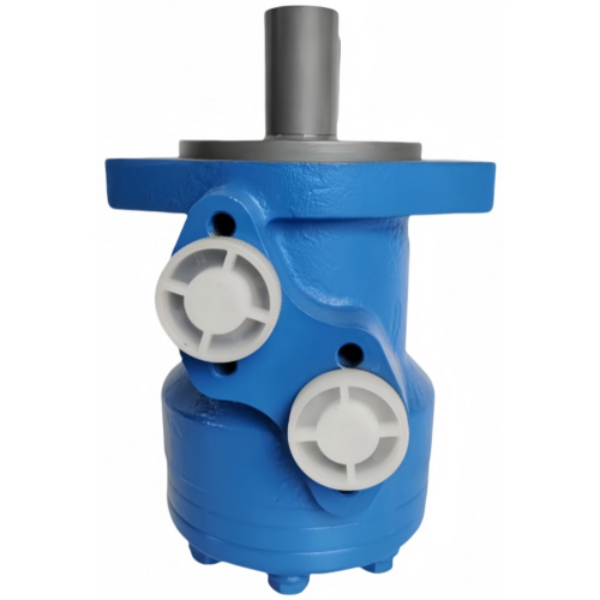

BMT系列擺線馬達

BMT系列擺線馬達是一種先進的端面配流結構液壓馬達，以下從結構特點、工作原理、性能參數、應用領域和用戶評價等方面進行詳細分析：
一、結構特點
轉定子設計：采用鑲柱式轉定子副，8/9齒結構，這種設計使得馬達工作壓力高，工作效率高，且整機高效保持性好，工作壽命長。
軸承結構：配備圓錐滾子軸承結構，能夠承受較大的軸向和徑向負荷，使得馬達可以直接驅動工作機構，擴大了使用范圍。
配流結構：先進的端面配流結構確保了高配流精度，磨損后自動補償功能強，從而保證了高的容積效率和馬達的長壽命，同時確保了轉速的平穩和負載速度特性的平穩。
二、工作原理
配流方式：擺線馬達分軸式配流和端面配流兩種，BMT系列采用端面配流。
嚙合原理：轉子上具有Zt（Z=8）個短幅外擺線齒形的輪齒，與具有Za（Z=9）個圓弧形的內齒圈（定子）相嚙合，形成密封空間。
配流過程：配流盤上的孔道輪流與輔助配流板及補償盤上的孔道通斷，實現對馬達的配流。
運動輸出：轉子在高壓液體作用下，按使進液密封空間容積增大的方向自轉，同時其中心繞定子中心反向公轉，從而輸出扭矩。
三、性能參數
排量：范圍廣泛，如161.1cm3/rev至801.8cm3/rev等不同規格。
轉速：最高轉速可達625rpm，額定轉速如470rpm等。
扭矩：最大扭矩可達1464N·m，額定扭矩如379N·m等。
壓力：最高工作壓差額定值如16MPa，最大可達20MPa。
重量：根據規格不同，如19.5kg至25kg等。
四、應用領域
高壓高扭矩場合：廣泛應用于需要高壓、高扭矩的場合，如重車牽引驅動、礦山機械、液壓傳動與采掘機械等。
低轉速性能：其先進的盤配流設計和自動補償磨損功能，使得它在低轉速下也能提供改進的性能。
五、用戶評價
性價比：BMT系列擺線液壓馬達售價在1150.00至1400.00之間，具有較高的性價比。
性能認可：用戶評價中，其工作效率高、工作壓力高、啟動壓力低、運轉平穩等特點得到了認可。
可靠性與壽命：先進的端面配流結構和自動補償磨損功能，確保了馬達的高容積效率和長壽命。
BMT系列擺線馬達在結構、工作原理、性能參數、應用領域和用戶評價等方面均表現出色，是一種高效、可靠的液壓馬達。
