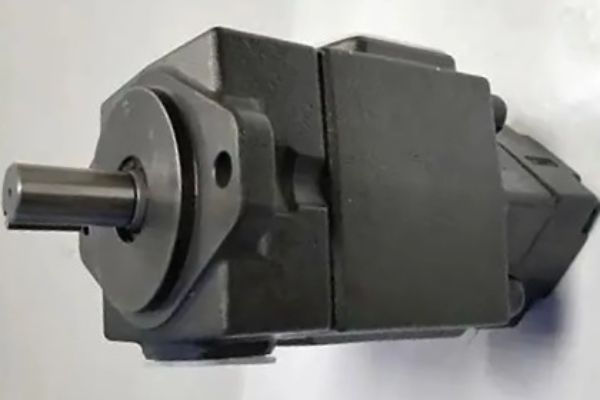

油研YUKEN葉片泵PV2R13-19-94-F-REAA-43型號說明及應用分析
一、型號分解與參數解析
品牌標識
YUKEN：日本油研工業株式會社品牌，全球液壓領域知名制造商，產品以低噪音、高壓高性能著稱。
系列代號
PV2R：專為低噪音設計的高壓葉片泵系列，覆蓋排量范圍6-237cc/rev，最高壓力達21MPa，材質為鋁合金，適配電動驅動。
泵代號
13：PV2R系列中的具體型號，區分不同排量組合。
排量參數
前泵排量19：單位ml/rev，表示前級泵每轉輸出流量為19毫升。
后泵排量94：單位ml/rev，后級泵每轉輸出流量為94毫升。
雙聯結構：由同一軸驅動的兩個PV2R型單泵并聯，可獨立向兩個回路供油，滿足多路液壓需求。
安裝形式
F：法蘭安裝，便于與液壓系統快速連接，穩定性高。
旋轉方向
R：順時針旋轉（從軸端觀察），需與驅動電機轉向匹配，避免反轉導致性能下降或損壞。
接口方向
EAA：
E：排油口方向（需參考油研官方手冊確認具體方位，通常“E”可能表示側向或特定角度）。
AA：吸油口方向（“A”通常表示向上，雙“A”可能強化標準配置或特殊設計）。
設計號
43：版本或設計迭代標識，可能涉及材料、密封結構或性能優化。
二、核心應用場景
工業液壓系統
注塑機械：提供高壓、穩定流量，控制模具開合與注塑壓力。
工程機械：用于挖掘機、起重機等設備的液壓缸驅動，確保動作精準。
機床：為數控機床的進給系統提供動力，實現高精度加工。
高壓力需求領域
冶金工業：驅動軋機、鍛造設備的液壓系統，承受極端工況。
汽車制造：應用于壓鑄機、沖壓線，保障車身部件成型質量。
大流量需求場景
船舶設備：為舵機、甲板機械提供持續大流量液壓動力。
風電設備：驅動偏航系統、變槳系統，適應戶外惡劣環境。
三、性能優勢
高效穩定
葉片與轉子槽精密配合，容積效率高，流量脈動小。
雙聯結構減少壓力波動，確保多回路同步運行。
低噪音設計
優化流道與葉片輪廓，降低液壓沖擊與振動，噪音≤65dB。
長壽命與可靠性
鋁合金殼體輕量化且耐腐蝕，關鍵部件（如定子、葉片）采用高強度材料，壽命超10,000小時。
軸向間隙精密控制（小型泵0.015-0.03mm，中型泵0.02-0.045mm），減少泄漏。
維護便捷
模塊化設計，配油盤、定子等易損件可快速更換，降低停機時間。
四、選型與使用注意事項
參數匹配
確認系統所需流量（前泵19ml/rev+后泵94ml/rev）與壓力（≤21MPa），避免超載。
旋轉方向（順時針）需與電機轉向一致，防止反轉。
安裝與接口
法蘭安裝（F）需確保對接面平整，螺栓緊固力矩符合標準。
排油口（EAA）與吸油口方向需與管路布局匹配，減少彎頭與局部阻力。
油液要求
粘度范圍17-37mm2/s，溫度≤55℃，防止油液變質或泄漏增加。
過濾精度≥NAS 6級，避免雜質磨損葉片與定子。
運行監控
定期檢查軸向間隙與油液清潔度，及時更換濾芯。
避免干轉或過載，防止定子內表面吸入區磨損。
